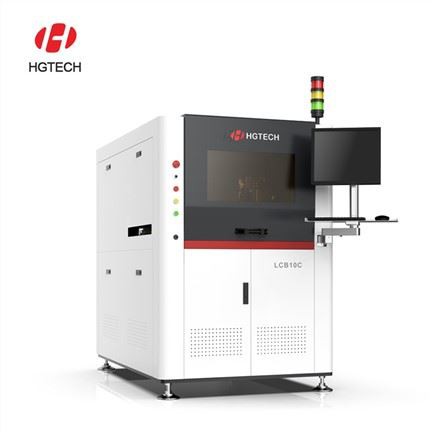

पीसीबी बोर्ड के लिए लेजर मार्किंग मशीन
पीसीबी लेजर मार्किंग मशीन तकनीक सटीकता और दक्षता के साथ वर्णों, प्रतीकों और पैटर्न को चिह्नित करने के लिए एक बहुमुखी समाधान प्रदान करती है। मिलीमीटर से लेकर माइक्रोमीटर तक, वर्णों के आकार को विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है, जो एक प्रभावी जालसाजी विरोधी उपाय प्रदान करता है। इसके अतिरिक्त, सीरियल नंबर और क्यूआर कोड को संसाधित करने की क्षमता इलेक्ट्रॉनिक्स उद्योग में बढ़ी हुई ट्रेसबिलिटी और गुणवत्ता नियंत्रण के लिए आवश्यक उत्पादन जानकारी की रिकॉर्डिंग को सक्षम बनाती है।
हमारी PCB LCB/LCD श्रृंखला ECC200 डेटा मैट्रिक्स कोड, साथ ही विभिन्न बारकोड, बैच नंबर और लोगो के सटीक अंकन और सत्यापन के लिए तैयार किया गया एक अत्याधुनिक समाधान है। एयर-कूल्ड फाइबर, CO2, UV और ग्रीन लेजर की शक्ति का उपयोग करके, यह अभिनव प्रणाली किसी भी संभावित क्षति को कम करते हुए सब्सट्रेट सामग्री और कोटिंग्स की एक विस्तृत श्रृंखला पर त्रुटिहीन परिणाम सुनिश्चित करती है।
| लेजर प्रणाली | लेजर स्रोत | सीओ 2 | रेशा | यूवी | हरा |
| लेजर तरंगदैर्ध्य | 10.6 माइक्रोन | 1064एनएम | 355एनएम | 532एनएम | |
| औसत आउटपुट शक्ति | 5W/10W/20W | ||||
| प्रसंस्करण प्रदर्शन | सर्किट बोर्ड का आकार | 50×50-510×460(मिमी) | |||
| सर्किट बोर्ड की मोटाई | 0-5मिमी(0-0.8मिमी वाहक आवश्यक) | ||||
| दोहराई गई स्थिति सटीकता | ±0.1मिमी(सीसीडी पोजिशनिंग) | ||||
| न्यूनतम चौड़ाई | 0.1मिमी(सामग्री के आधार पर विस्तृत जानकारी हो सकती है) | ||||
| न्यूनतम वर्ण | 0.5मिमी(सामग्री के आधार पर विस्तृत जानकारी हो सकती है) | ||||
| बारकोड प्रकार का समर्थन करें | कोड128/कोड39 एक-आयामी कोड | ||||
| डेटामैट्रिक्स/क्यूआर द्वि-आयामी कोड | |||||
| प्लेट में दिशा निर्देश | बाएं से दाएं/दाएं से बाएं | ||||
| पर्यावरण का उपयोग करें | बिजली आपूर्ति विनिर्देश | 220वी/50हर्ट्ज/2.5केवीए | |||
| वायु आपूर्ति विनिर्देश | 0.5-0.7एमपी | ||||
| पर्यावरण आवश्यकताएं | तापमान 15-30 डिग्री /आर्द्रता＜50% | ||||
| संपूर्ण आकार | 1000मिमी(चौड़ाई)×1600मिमी(लंबाई)×1500मिमी(ऊंचाई) | ||||
उत्पाद सुविधाएँ
पारंपरिक इंकजेट मार्किंग विधियों के विपरीत, लेजर मार्किंग अपने पर्यावरण-अनुकूल दृष्टिकोण के लिए अलग है, जो अपशिष्ट को कम करता है और पर्यावरणीय प्रभाव को कम करता है। गैर-संपर्क प्रसंस्करण विधि यांत्रिक दबाव की आवश्यकता को समाप्त करती है, यह सुनिश्चित करती है कि नाजुक घटकों को सावधानी से संभाला जाए। प्रकाश की एक केंद्रित किरण के साथ, एकीकृत सर्किट, क्रिस्टल ऑसिलेटर और कैपेसिटर जैसे सबसे छोटे तत्वों को भी उनकी अखंडता से समझौता किए बिना सटीक रूप से चिह्नित किया जा सकता है।
पूरी तरह से स्वचालित पीसीबी लेजर मार्किंग मशीनों के एकीकरण ने एकीकृत सर्किट बोर्ड और सेमीकंडक्टर घटकों के लिए असेंबली लाइन संचालन को सुव्यवस्थित करके सर्किट बोर्ड उद्योग में क्रांति ला दी है। चाहे वह टेक्स्ट हो या ग्राफिक मार्किंग, यह उन्नत तकनीक बेजोड़ दक्षता और सटीकता प्रदान करती है। लेजर तकनीक की शक्ति का उपयोग करके, निर्माता गुणवत्ता नियंत्रण के उच्च मानकों को बनाए रखते हुए निर्बाध उत्पादन प्रक्रिया प्राप्त कर सकते हैं।
- एसएमटी एकीकृत समर्थन
- SMEMA मानक का अनुपालन करता है
- CAD फ़ाइल (DXF), और PLT/BMP/JPG/Gerber/AI प्रारूप का समर्थन करता है
- 1D, 2D बारकोड, श्रृंखला संख्या, बैच संख्या, लोगो को चिह्नित करने में सक्षम
उत्पाद नमूने
